Fernauslöser mit Timer zur Nex 5

reinhartkl · 14. November 2010

Werbung (verschwindet nach Registrierung)

Hi Allerseits:D

interessiert sich jemand für meine Lösung eines IR gesteuerten Timers zur Nex 5?

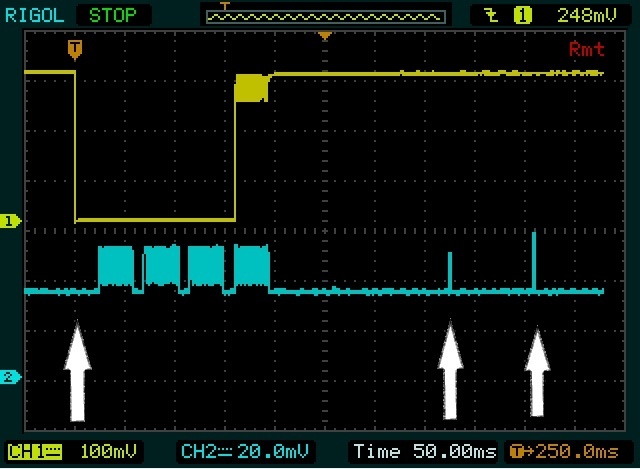

Ursprünglich hab ich den Sony IR Code ausgelesen, dann einen Mikroprozessor programmiert und das hat gut funktioniert. Nur der Stromverbrauch war mir zu hoch und der Aufwand mit einem LCD und Gehäuse ebenfalls. Dann fand ich eine viel bessere Lösung:

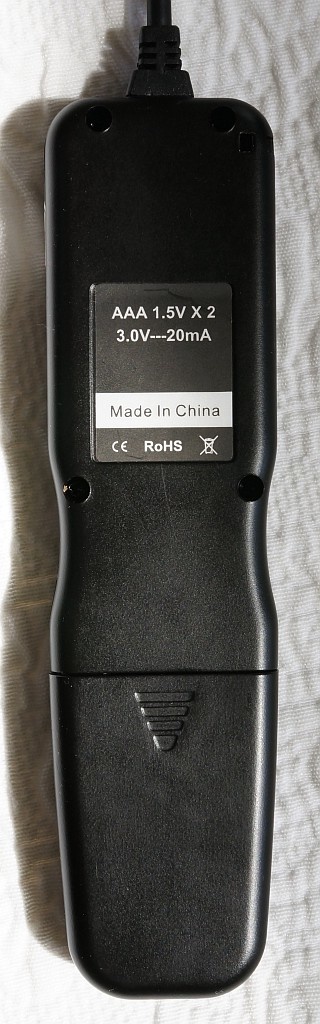

Ein Timer (Ebay LCD Timer Remote Cord for Canon EOS 550D/Rebel T2i R8A9 ca. 20$ )- ein sehr schön gefertigter Timer- und eine IR Fernauslösung (IR wireless remote control for Sony a700 a900 NEX5 Ebay 4.00$ !) lassen sich mit einem kleinen Lötaufwand so verbinden, dass der Timer die Nex 5 zu beliebigen Zeiten und in beliebigen Abständen auslöst. Das ganze funktioniert auch über sehr lange Zeiträume, da beide Teile extrem wenig Strom brauchen. Der Timer bleibt unverändert, die IR Steuerung bekommt einen Stecker an einem Kabel eingebaut. Da limitiert nur der Akku der Nex 5.

Bis ich's konnte gingen zwei IR Auslöser flöten:o, aber jetzt klappts hervorragend:).

So kann ich endlich mit der Nex Zeitraffer machen.

Bei Interesse werde ich das "wie machen" hier ins Forum stellen.

Hallo, lieber Besucher! Als Forumsmitglied (kostet nix) würdest du hier ein Bild sehen…

Einfach hier registrieren – Wir freuen uns immer über neue Mitglieder!

Snowdream · 15. November 2010

Bei Interesse werde ich das "wie machen" hier ins Forum stellen.

Solche Beiträge sind immer willkomen! Also nur zu, ich bin gespannt.

LG Snow

MooHe · 15. November 2010

Genial.

Das ist genau das, was mir an der NEX fehlt -------> und was ich an der A900 habe - die Möglichkeit einen Intervall - Timer anzuschliessen.

Bis jetzt habe ich mir mit einer IR FB und dem 2 Sekunden Auslöser beholfen, die Entfernung ist aber durch den IR Auslöser begrenzt, mehr als ein paar Meter ist da nicht drin.

Dieses Foto hab ich aus ca 50 m Entfernung mit einem Intervall Timer an der A900 aufgenommen:

Wenns sowas gäbe für die NEX, wäre sie für mich (fast) vollkommen

4sonys · 15. November 2010

Wollte gerade die Frage nach Zeitrafferaufnahmen stellen, da kommt dieser Thread gerade richtig.

Mein Auto verliert Wasser, sehe es leider erst immer in der Früh, bevor ich weg fahre.

Ich möchte alle 5 min mit der nex-5 ein Foto machen, um fest zu stellen, ab wann das Auto Wasser verliert.

JJC RM-T1 ist vorhanden.

Danke für Infos.

reinhartkl · 15. November 2010

Lieber MooHe, lieber Snow

ich werde jetzt mal "kundtun" was mit meiner Lösung geht und was nicht.

Es geht die Auslösung in beliebigen Abständen von 1 sek bis 99 Std bis zu einer einstellbaren Anzahl von Bildern, oder unbegrenzt vielen Bildern. Natürlich begrenzt vom Speicher, vom Akku und der Lebensdauer der Nex 5.

Es geht die Auslösung nach einer einstellbaren Zeit, auch wieder bis 99 Std.

Eine Fernauslösung aus mehr als 10 Metern geht nicht, da ja die IR Fernbedienung auslöst, getaktet durch den Timer. Das macht aber nichts, da das ganze voll mobil ist und der IR Auslöser nur in der Nähe der Kamera liegen muss.

Es geht die Bulb Funktion nicht, technisch bedingt durch die Nex 5, d.h. theoretisch könnte der Timer auch eine Langzeitbelichtung machen, die geht aber nicht über den IR Auslöser. Stört mich aber nicht.

Ein Funk-Fernauslöser liesse sich auch direkt an der IR Bedienung anschliessen, die ist das Bindeglied zur Nex 5.

Die Technik werde ich mit Bildern erläutern, man braucht aber einen kleinen Lötkolben, einen Bohrer, ein dünnes Rundkabel, den in meinem letzten Beitrag erwähnten Timer, die IR Fernbedienung (genau die, andere die ich probiert habe eigneten sich nicht) und eine Kabelbuchse als Gegenstück zum Timer Stecker. (Von Conrad oder woher auch immer).

Verbal erläutert, da ich (arbeitsüberlastet:\) zur Bildstrecke erst Mitte nächster Woche komme, läuft das so ab:

Batterie rausnehmen.

Die Frontfolie der IR Fernbedienung an einer Ecke lösen und langsam abziehen (geht gut) und auf die Seite legen.

Vor einem liegt nun die Platine mit den mäanderförmigen Kontakten der Folientastatur.

Die drei kleinen Schrauben ausdrehen und beiseite legen. Die Platine raus nehmen und umdrehen.

Nun sieht man die Bauteile.

Seitlich ins nun leere Gehäuse ein Loch für die Kabeldurchführung bohren. Kabel mit dem Stecker am anderen Ende ins Loch einführen und an zwei Lötpunkten auf der Bauteilseite anlöten. Die Kontakte der Folientastatur sind auf die Bauteilseite durchgeführt und dort als kleine, ringförmige Öffnung sichtbar. Dort muss man die Galvanisierung wegkratzen bis das Kupfer sichtbar wird. Dies sind die benötigten Lötpunkte. Wichtig: Die Polung! Der Lötpunkt, der näher an dem kleinen IC (Prozessor) liegt bekommt die Steckerspitze, der andere die Masse.

Und das wars schon. Zusammenschrauben, Folie drauf, fertig.

Aber bebildert ist's noch einfacher. Gesammter Arbeitsaufwand: 15 min.

Die Lieferanten des Timers und der IR Bedienung waren bei mir sehr schnell, ca. 10 Tage von China. Die IR würde ich doppelt bestellen, bei dem Preis lohnt sich eine Reserve.

Ruhig schon mal in der Bucht die nötigen Teile bestellen, bis die da sind hab ich auch die Bildstrecke fertig.

Und noch was ganz Anderes, ist ja auch Technik:

Die hochwertigsten Adapter zu Leica M und E39 Objektiven für die Nex'en sind für mich die von Metabone (tolle Verarbeitung, genaues Auflagemass und präzise parallel), denen von Novoflex oder Chinon ebenbürtig und für fast alle anderen Objektive die von Kipon. Nicht die billigsten mit ca. 90$, aber preiswert. Glaubt mir: ich hab fast Alle getestet, die 19$ Teile von Henry bei Ebay, einfach aber auch sehr gut, sowie teurere die primitiv und ungenau waren.

Herzlicher Gruss an alle Nexbegeisterten, Nexen und Nexisten.

reinhartkl · 15. November 2010

Wollte gerade die Frage nach Zeitrafferaufnahmen stellen, da kommt dieser Thread gerade richtig.

Mein Auto verliert Wasser, sehe es leider erst immer in der Früh, bevor ich weg fahre.

Ich möchte alle 5 min mit der nex-5 ein Foto machen, um fest zu stellen, ab wann das Auto Wasser verliert.

JJC RM-T1 ist vorhanden.

Danke für Infos.

Lieber 4sonys

Ich habs mit dem JJC RM-T1 nicht probiert, finde den auch etwas überqualifiziert für das Projekt. Der vorgeschlagene IR Remote kostet nur 4 $ und das bei gratis Versand. Unglaublich aber wahr. Noch was: Wenn man den Timer bei Intervall auf Langzeitbelichtung stellt, dann macht er nach jedem Intervall je nach Langzeiteinstellung mehrere Aufnahmen, auch abhängig von der Belichtungszeit. Das heisst, dass der IR Sender wiederholt auslöst, wenn er Langzeit geschaltet ist. Praktisch.....

reinhartkl · 15. November 2010

Werbung (verschwindet nach Registrierung)

Lieber MooHe

absolut geiles Foto! Sehr schön das Nebelmeer. Hat etwas lang bei mir zum Laden gebraucht, hat sich aber gelohnt. Sehr schön und ein gutes Beispiel für was so ein Timer auch verwendbar ist: als super langer Selbstauslöser. Hab ich gar nicht daran gedacht.

Ich möchte einen Zeitraffer machen wenns anfängt zu Schneien bis zur geschlossenen Schneedecke.

Ich freu mich drauf.

reinhartkl · 23. November 2010

Hier die versprochenen Bilder zum IR Timer Nachbau:

Bild 1: Der IR Sender (Ebay). Bei mir hat nur dieser funktioniert.

Bild 2: Der IR Sender nach dem (langsamen) Abziehen der Folientastatur.

Bild 3: Drei Kreuzschlitzschrauben ausdrehen, Platine herraus ziehen.

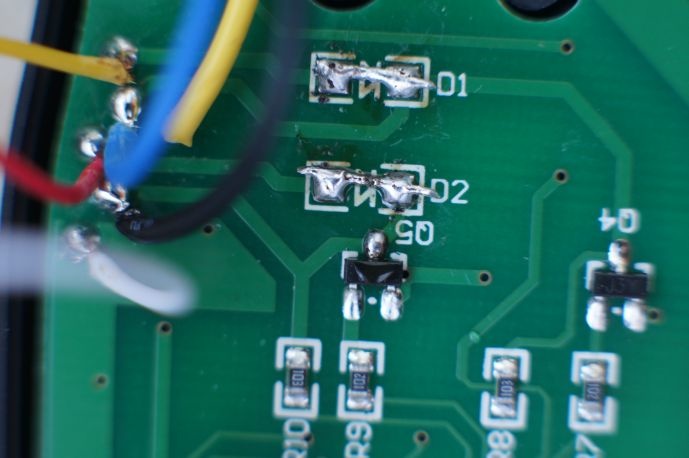

Bild 4: Platine umdrehen. Die angezeigten Punkte freischaben, bis die Kupferschicht sichtbar wird. Je einen Lotpunkt draufsetzen. Hier werden die Kabel angelötet, Masse und + beachten.

Bild 5: Zum Einziehen des Kabels ein Loch ins Gehäuse bohren, etwa mittig, wie im Bild. Kabel durchschieben und an den zwei Lötpunkten anlöten. Masse und + merken.

Bild 6: Platine vorsichtig zurück ins Gehäuse legen, Kabel richten dass nichts klemmt und die drei Schrauben eindrehen.

Bild 7: Folientastatur wieder drauf, klebt von sebst.

Bild 8: Zum Timer passende Anschlussbuchse mit dem Kabel verlöten, Masse und + beachten. Beim Canon Timer (Stereo Kopfhörerstecker) ist die Spitze + und der von der Spitze entfernteste Teil ist Masse. der mittlere Ring wird ignoriert.

Bild 9: Fertig:D

Bild 10: Zusammengesteckt.:D

Bei mir funktioniert der Timer prima, demnächst werde ich versuchen, ein externes Akkupack zur Nex 5 zu machen, mit mehr Kapazität. Dann steht auch langen Zeitraffern nichts mehr im Weg.
