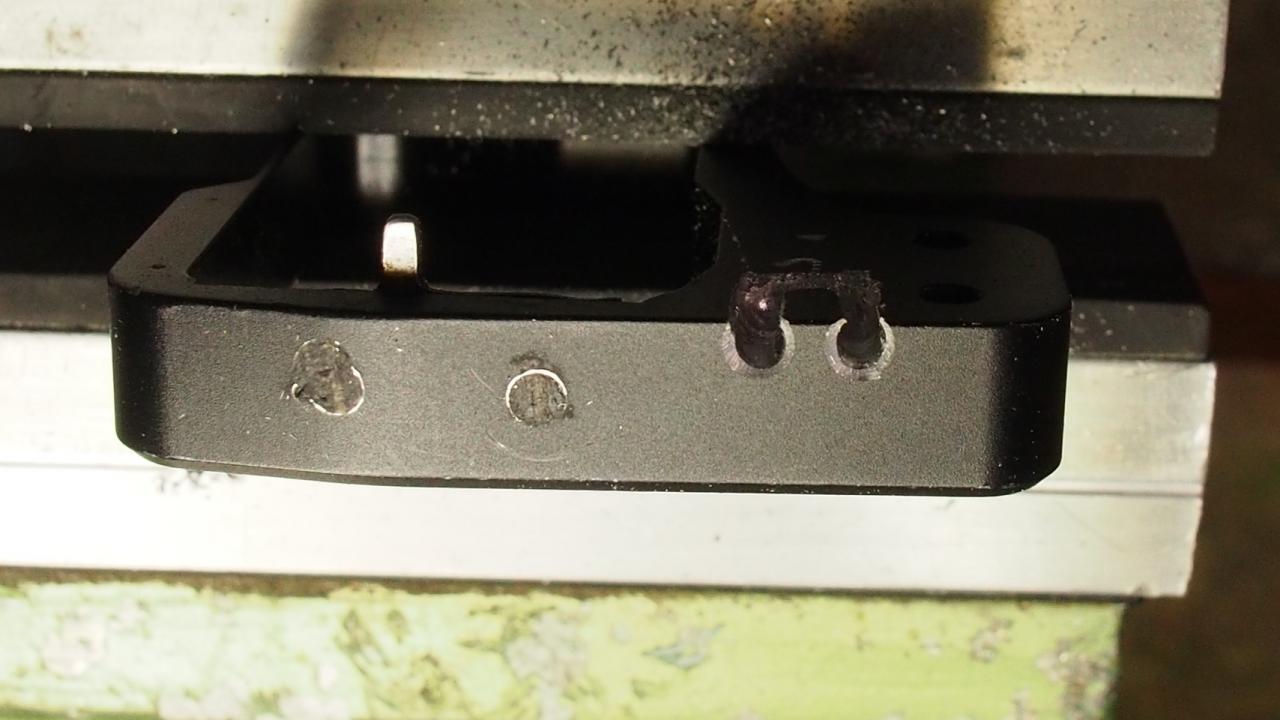

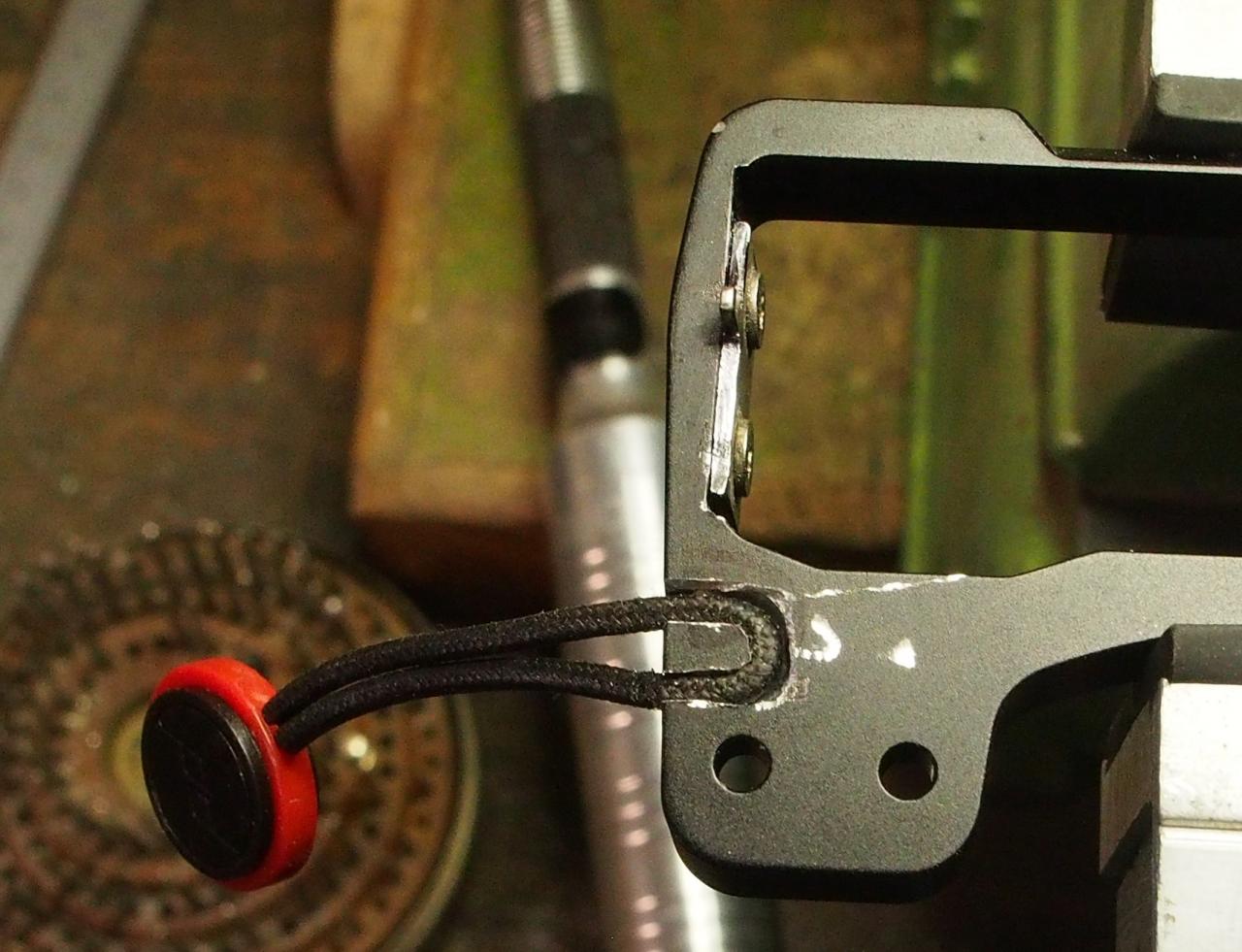

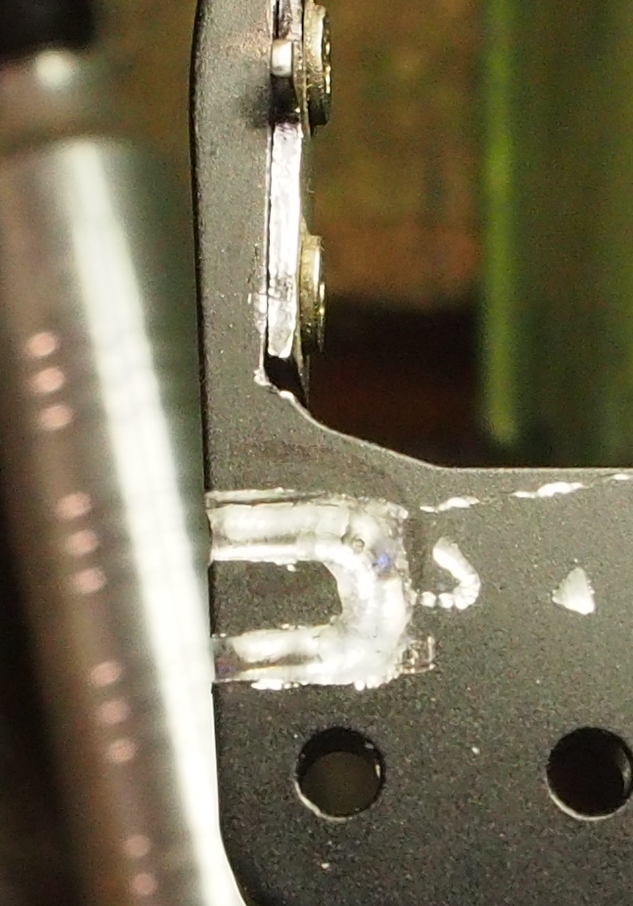

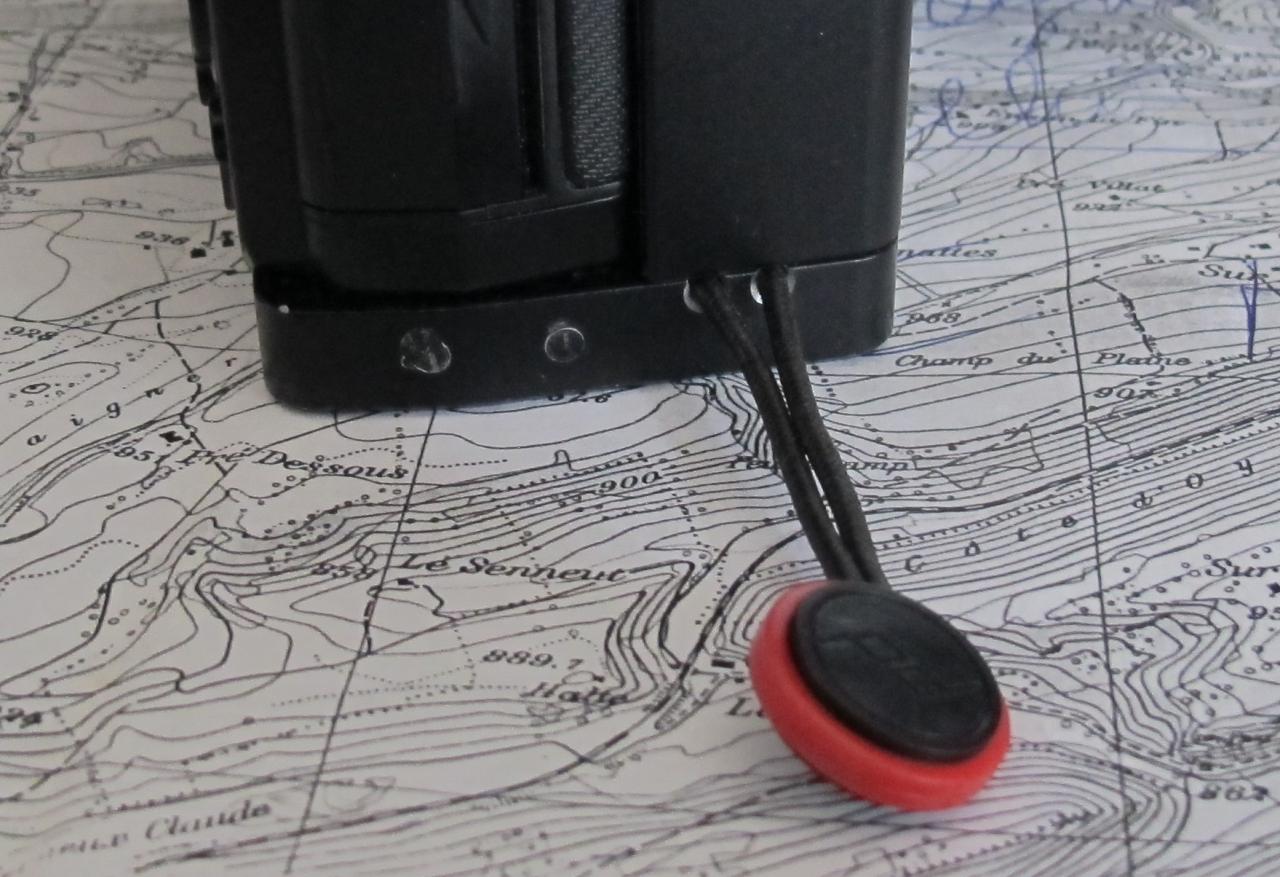

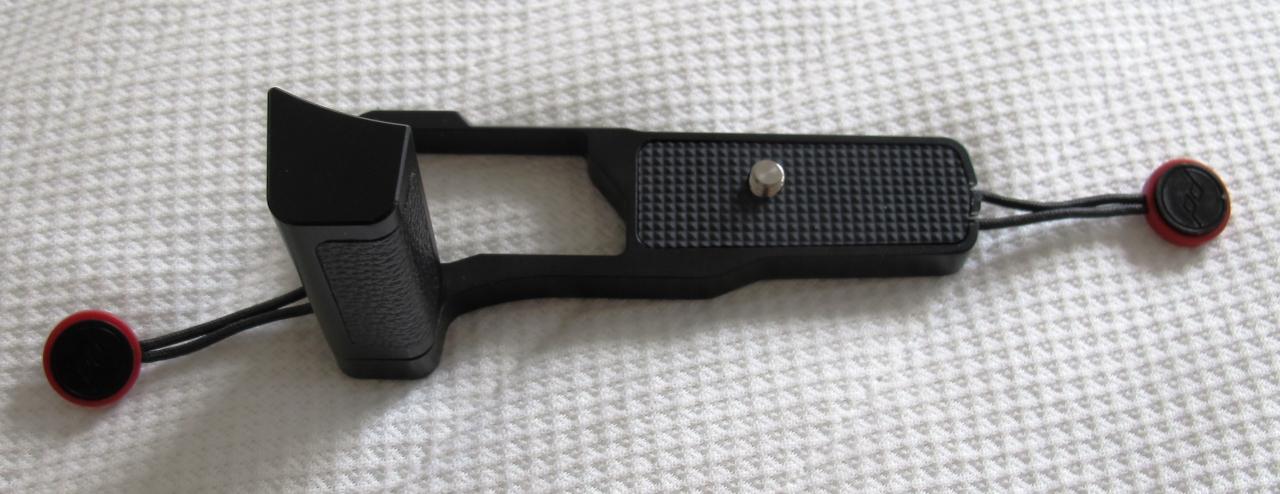

PEAK DESIGN ANKER AN MOTORLOSEN GRIFF BEFESTIGT Bauanleitung für Peak Design Anker an Griff befestigt. Hier wurde es an den Griff von UN Grip&Stay for Olympus OM-D E-M5 montiert. Hallo ich hatte schon über obigen Griff berichtet und wie er vom Drehen abgehalten werden kann. Nach 3 Jahren bekam meine Olympus lose Ösen. Ein NO GO, was ich bei der Montage meiner Anker bemerkte. Jetzt ist sie zur Reparatur L, weil wenn sich die Schrauben vollends lösen kann die Kamera beschädigt werden? Der Wechsel auf das Peak Design erfolgte, weil mir die Riemen immer wieder im Weg waren und ich die Kamera auch einfach von Gurt auf Handschlaufe und auf ohne wechseln will. So sieht mein Ergebnis aus: Ja ich weiss, ich hätte die Anker auch mit der mitgelieferten Bodenplatte befestigen können. Ich stelle aber meine Kamera gerne mal ab um mit Selbstauslöser oder mit Langzeitbelichtung zu arbeiten. Dann stört diese kleine „Bubbel“ und meine Aufnahmen an Kugelstativ und Makroschlitten sind mit Schrauben ausgerüstet, dann kommt mit diese Platte in den Weg. Werkzeuge Dremel oder ähnliches, Rundkopffräser 2,3mm (2 bis 2,5mm geht auch), etwas zum Schlitzen: Säge oder Minitrennscheibe oder Feile…, kleiner Schraubenzieher, Imbus für die Griffschrauben und etwas um das Werkstück zu fixieren. Zeit etwa eine Stunde. Zuerst wird die Gummiauflage entfernt. Mit einem 2er Schraubenzieher zum Anheben unterfassen Durch vorsichtiges und langsames Ziehen, die Klebefläche möglichst nicht berühren bleibt der Klebstoff am Gummi. Gummi staubsicher auf die Seite legen. Dann mit einem Werkzeug 2 Schlitze von 2mm im gewünschten Abstand machen. Darauf achten, dass tief genug geschlitzt ist: (Randhöhe = Gummidicke + gut 2mm). Dann mit dem Kugelfräser ausfräsen. Es hilft, wenn dort wo der Bogen hinkommt schon vorgeschlitzt wurde. Auf der anderen Seite wird zuerst der Griff abgeschraubt und dann das gleiche Vorgehen, mit dem Unterschied, dass hier nur gut 2,5mm tief eingefräst wird. Jetzt die müssen die Kanten der Austrittslöcher noch gebrochen werden, damit die Schnüre nicht gleich durchgescheuert werden. Gut sichtbar auf dem rechten Bild oben. Hier sieht man auch, dass ich den Fräser von aussen in des Werkstück gezogen habe. Schnüre einlegen, Griff und Gummi (Fläche bei Gummi fettfrei putzen!) wieder montieren fertig. ACHTUNG: Der Anker unter der Gummiauflage wird bei abgenommenen Griff nur von der Gummiunterlage zurückgehalten! Anregungen und Fragen werden beantwortet, freut mich auch, wenn jemand mir seine Erfahrung mit einem Nachbau mitteilt.
